多功能液壓聯合沖剪機型鋼剪切支架，它涉及機械設備技術領域，它包含Y方向移動滑軌、Y方向移動滑塊、X方向固定導軌、X方向移動滑塊，兩X方向固定導軌固定安裝在機身上，兩X方向固定導軌沿水平方向相互平行，X方向固定導軌之間安裝有X方向移動滑塊,X方向移動滑塊的兩端與X方向固定導軌相配合，且其配合處置有鎖緊螺釘；X方向移動滑塊上沿Y軸方向開設有Y方向移動滑軌，Y方向移動滑塊可滑動地裝配在Y方向移動滑軌上，且其配合處設置有鎖緊螺釘。它設計合理，X軸方向、Y軸方向都可獨立調整，能滿足加工精度的要求，送料方便、節約成本、降低勞動強度，解決了現有技術中的不足之處。
權利要求書
1.多功能液壓聯合沖剪機型鋼剪切支架，其特征在于包含Y方向移動滑軌、Y方向移動滑塊、X方向固定導軌、X方向移動滑塊，兩X方向固定導軌固定安裝在機身上，且兩X方向固定導軌沿水平方向相互平行，X方向固定導軌之間安裝有X方向移動滑塊,X方向移動滑塊的兩端與X方向固定導軌相配合，且其配合處置有鎖緊螺釘；X方向移動滑塊上沿Y軸方向開設有Y方向移動滑軌，Y方向移動滑塊可滑動地裝配在Y方向移動滑軌上，且其配合處設置有鎖緊螺釘。
2.根據權利要1所述的多功能液壓聯合沖剪機型鋼剪切支架，其我特征在于它的操作方法為：
（a）、按照模具裝置工藝，安裝好所需型鋼的剪切刀模；
（b）、送進與剪切刀模相適應的型鋼；
（c）、調整型鋼與剪切刀模吻合位置；
（d）、將X方向移動滑塊沿X方向固定導軌移靠至型鋼；
（e）、將Y方向移動滑塊沿Y方向移動滑軌移靠至型鋼；
（f）、試剪一刀后，檢查所剪型鋼的各部尺寸，依據檢查結果進行相應的X方向或Y方向的單獨調整，而后鎖緊X方向移動滑塊、Y方向移動滑塊上的鎖緊螺釘，即可生產。
3.根據權利要1所述的多功能液壓聯合沖剪機型鋼剪切支架，其特征在于所述的Y方向移動滑軌的內角為直角。
背景技術：

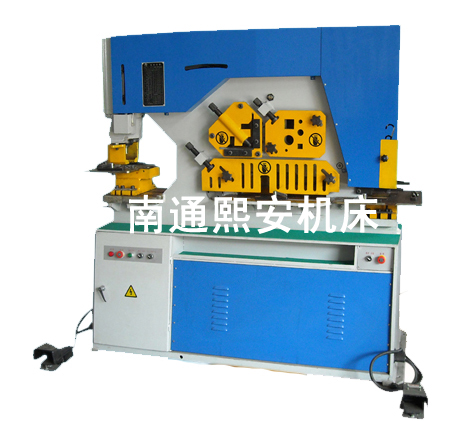

多功能液壓聯合剪板機是目前國內聯合沖務機最新產品，是集多種功能于一體的鈑金及型鋼加工設備，廣泛用于鋼結構加工生產、高壓電線塔、電信塔、路燈、廣告、貨架、電梯、通風管道等民用設施的生產企業；并能用于大型鋼構橋梁、軍工|航天等高要求、高精度等生產建設。
現有的多功能液壓聯合沖剪機型鋼剪切部分是通過調節螺桿A推拉壓料架B校對壓料位置的，采用這樣的結構存在以下不足之處：
1、調節方向呈45度，對于零件的加工及支柱的定位有著非常嚴格的要求，但結果還是很難、且很少能達到設計要求；
2、工作時，往往前后（X軸方向）調整好了，上下（Y軸方向）卻已超過了所需位置。即X軸方向、Y軸方向不能單獨調整；
3、每鋼型鋼需要按照形狀進行線切割加工，增加了不必要的加工成本和材料成本；
4、由于該壓料裝置是由兩點固定的，加工調節螺桿A的輔助推檔，也不能達到穩固的壓制效果；
5、送料過程因可視性差，右壓料架到剪切刀片的送料過程很麻煩。
發明內容：
本發明的目的是提供一種多功能液壓聯合沖剪機型鋼剪切支架，它設計合理，X軸方向、Y軸方向都可獨立調整，能滿足加工精度的要求，送料方便、節約成本、降低勞動強度，解決了，現有技術中的不足之處。
為了解決背景技術所存在的問題，本發明是采用以下技術方案:它包含Y方向移動滑軌、Y方向移動滑塊、X方向固定導軌、X方向移動滑塊，兩X方向固定導軌固定安裝在機身上，且兩X方向固定導軌沿水平方向相互平行，X方向固定導軌之間安裝有X方向移動滑塊,X方向移動滑塊的兩端與X方向固定導軌相配合，且其配合處置有鎖緊螺釘；X方向移動滑塊上沿Y軸方向開設有Y方向移動滑軌，Y方向移動滑塊可滑動地裝配在Y方向移動滑軌上，且其配合處設置有鎖緊螺釘。
所述的Y方向移動滑軌的內角為直角。
本發明的X方向移動滑塊沿X方向固定導軌左右滑動靠至型鋼，Y方向移動滑塊可沿Y方向上下滑動靠至型鋼, Y方向移動滑軌的內角為直角,能夠與型鋼完全貼合，方便剪切。
